Transformador en seco
Desde 30 kVA hasta 2.500 kVA en cuatro series especializadas, cada transformador seco Unicore admite la personalización completa de tensión, potencia y grado de protección del armario. Diseñado para funcionar en los entornos más exigentes, con pérdidas en vacío hasta un 75% inferiores y sin necesidad de mantenimiento rutinario.
Sin aceite y seguro contra incendios, nuestros transformadores secos pueden instalarse directamente en el centro de carga: no se requiere una sala de transformadores independiente. De confianza en rascacielos, hospitales, metros, aeropuertos e infraestructuras críticas en todo el mundo.
Soluciones personalizadas para transformadores
Tensión: 6–38,5 kV
Potencia: 30–2500 kVA
Frecuencia: 50/60 Hz
Acceda a soluciones de transformadores de alta calidad para elevar sus proyectos eléctricos
Transformador seco fiable en venta
Transformador de potencia seco industrial serie SCB
Fiable para la distribución comercial e industrial de energía. Sin aceite, seguro contra incendios, instalable directamente en el centro de carga. Adecuado para rascacielos, aeropuertos, túneles, plantas químicas, centrales nucleares y embarcaciones marinas.
Tensión: 6–38,5 kV
Capacidad: 30 kVA – 2 500 kVA
Bajas pérdidas, bajo nivel de ruido
Certificado para ambientes húmedos y agresivos
Armario con grados de protección IP00 a IP54 disponibles

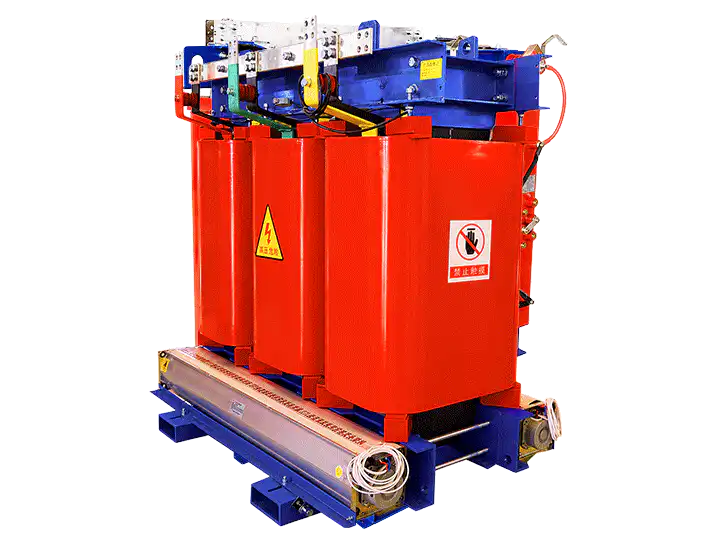

Transformador seco de aleación amorfa serie SCBH
La opción eficiente en consumo energético para entornos con fluctuaciones significativas de carga. El núcleo de aleación amorfa reduce las pérdidas en vacío hasta un 75%, lo que lo convierte en ideal para carreteras, infraestructura urbana y comunidades residenciales.
Tensión: 6–11 kV
Potencia: hasta 2.500 kVA
Reducción de las pérdidas en vacío hasta un 75%
Pérdidas bajo carga reducidas hasta un 15%
Ignífugo
Transformador de núcleo arrollado triangular serie SCB-RL
Basado en la tecnología patentada de núcleo arrollado tridimensional, que garantiza un circuito magnético totalmente simétrico. Menores pérdidas y operación más silenciosa para hospitales, metros, centros comerciales e instalaciones petroquímicas.
Tensión: 6–11 kV
Potencia: hasta 2.500 kVA
Corriente de excitación reducida
Bajo nivel de ruido, ligero
Circuito magnético totalmente simétrico

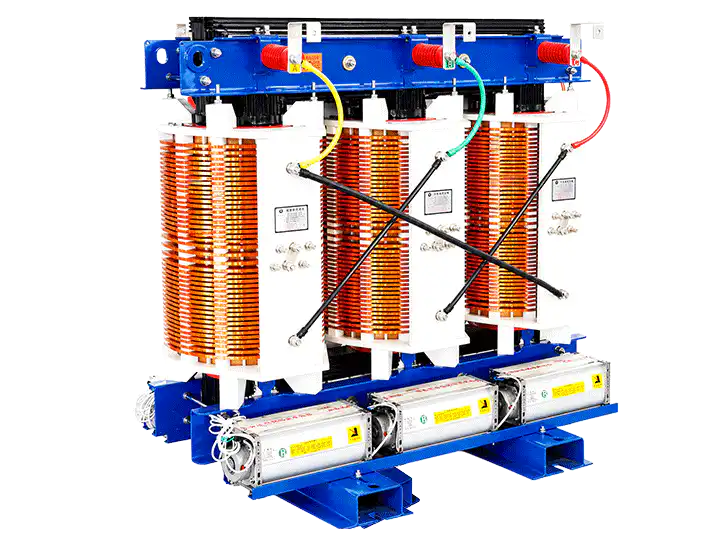

Transformador seco aislado con poste en H serie SGB
Diseñado para condiciones extremas: alto riesgo de incendio, fuertes fluctuaciones de carga y entornos agresivos o húmedos. El aislamiento clase H DuPont NOMEX y el sellado impermeable al 100% lo convierten en la opción preferida para centrales nucleares y embarcaciones offshore.
Tensión: 6–11 kV
Potencia: hasta 2.500 kVA
Sobrecarga del 120%
Cero humo a 800 °C
Sellado impermeable al 100%
Especificaciones de muestra serie SCB (10 kV) — Datos completos de todas las series disponibles bajo solicitud
Especificaciones
| Capacidad (kVA) | Alta tensión (kV) | Rango de tomas de alta tensión (%) | Baja tensión (kV) | Frecuencia (Hz) | Número de grupo de conexión | Pérdidas en vacío (W) | Pérdidas bajo carga (W) | Corriente en vacío (%) | Ruido Nivel (dB) | Cortocircuito Impedancia (%) | Medida (mm × mm) | ||
| SCB12 | SCB13 | SCB12 | SCB13 | ||||||||||
| 125 | 6 6.3 6.6 10 10.5 11 | ±5; ±2 × 2,5 | 0.4 | 50 60 | Dyn11 Yyn0 | 375 | 335 | 1850 | 1660 | 1.3 | 58 | 4 | 550×550 |
| 160 | 430 | 385 | 2130 | 1910 | 1.3 | 58 | 550×550 | ||||||
| 200 | 495 | 445 | 2530 | 2270 | 1.1 | 58 | 660×660 | ||||||
| 250 | 575 | 515 | 2760 | 2480 | 1.1 | 58 | 660×660 | ||||||
| 315 | 705 | 635 | 3470 | 3120 | 1 | 60 | 660×660 | ||||||
| 400 | 785 | 705 | 3990 | 3590 | 1 | 60 | 660×660 | ||||||
| 500 | 930 | 835 | 4880 | 4390 | 1 | 62 | 660×820 | ||||||
| 630 | 1040 | 935 | 5960 | 5360 | 0.85 | 62 | 6 | 660×820 | |||||
| 800 | 1210 | 1090 | 6960 | 6260 | 0.85 | 64 | 660×820 | ||||||
| 1000 | 1410 | 1270 | 8130 | 7310 | 0.85 | 64 | 660×820 | ||||||
| 1250 | 1670 | 1500 | 9690 | 8720 | 0.85 | 65 | 820×820 | ||||||
| 1600 | 1960 | 1760 | 11700 | 10500 | 0.85 | 66 | 1070×1070 | ||||||
| 2000 | 2440 | 2190 | 14400 | 13000 | 0.7 | 66 | 1070×1070 | ||||||
| 2500 | 2880 | 2590 | 17100 | 15400 | 0.7 | 71 | 1070×1070 | ||||||
Descubra las ventajas fundamentales de los transformadores para optimizar su diseño eléctrico
Ventajas destacadas de los transformadores secos Unicore
Seguros contra incendios y libres de contaminación
La construcción de resina epoxi sin aceite elimina por completo el riesgo de incendio y fugas de líquidos. Las unidades se instalan directamente en el centro de carga dentro de edificios ocupados: no se requiere sala dedicada para transformadores, sistema de supresión de incendios ni infraestructura de contención. Adecuado para hospitales, metros y cualquier entorno donde la seguridad contra incendios sea in negociable.
Bajas pérdidas y alta eficiencia
El núcleo utiliza acero eléctrico de silicio laminado en frío con orientación cristalina y una estructura de junta totalmente escalonada a 45 grados, garantizando bajas pérdidas en vacío en todo el rango de potencia nominal. La opción de núcleo de aleación amorfa reduce las pérdidas en vacío hasta un 75% y las pérdidas bajo carga hasta un 15%, ofreciendo ahorros energéticos medibles durante toda la vida útil del transformador.
Elevada capacidad de sobrecarga
Una excelente disipación térmica y una alta estabilidad térmica permiten una operación fiable bajo condiciones sostenidas de sobrecarga sin comprometer el rendimiento. En la serie SCB está disponible refrigeración forzada por aire para operación a mayor capacidad. La serie SGB soporta una sobrecarga continua del 120% bajo protección IP45 sin necesidad de refrigeración forzada.
Resistente a la humedad y a la corrosión
Los devanados de alta tensión están completamente fundidos al vacío en resina epoxi, formando un cuerpo rígido sellado que impide la penetración de humedad, gases nocivos y productos químicos corrosivos. Funciona de forma fiable en entornos costeros, plantas químicas, túneles y otras condiciones adversas donde las unidades convencionales requerirían protección adicional.
Monitoreo inteligente de temperatura
El sistema inteligente de control de temperatura supervisa automáticamente en tiempo real la temperatura de los tres devanados monofásicos, activa y desactiva los ventiladores de refrigeración según las lecturas en vivo e incluye funciones de alarma y disparo totalmente configurables. Garantiza una operación segura y sin supervisión las 24 horas del día, bajo todas las condiciones de funcionamiento.
Monitoreo inteligente y mantenimiento cero
Sin aceite que inspeccionar, ensayar o reemplazar: esto elimina los requisitos de mantenimiento rutinario y reduce los costos operativos totales a lo largo de la vida útil. El monitoreo remoto ofrece visibilidad en tiempo real del estado del equipo, permitiendo la gestión centralizada de múltiples unidades sin necesidad de inspección in situ.
Confían en nosotros clientes de distintos sectores y continentes
Casos globales de transformadores secos Unicore

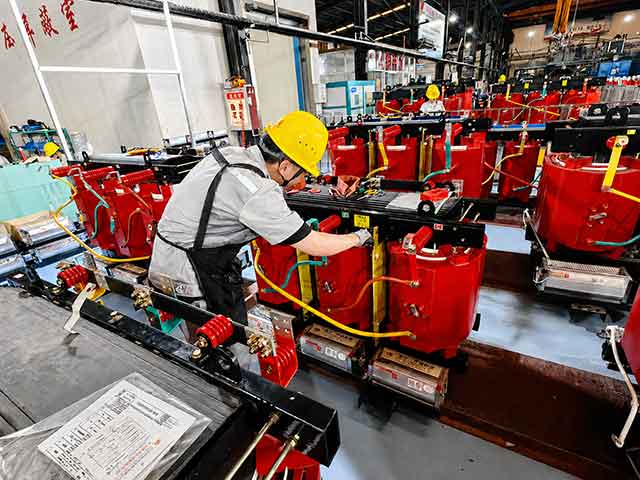

Transformador seco a Rumanía
Proyecto de infraestructura urbana
800 kVA

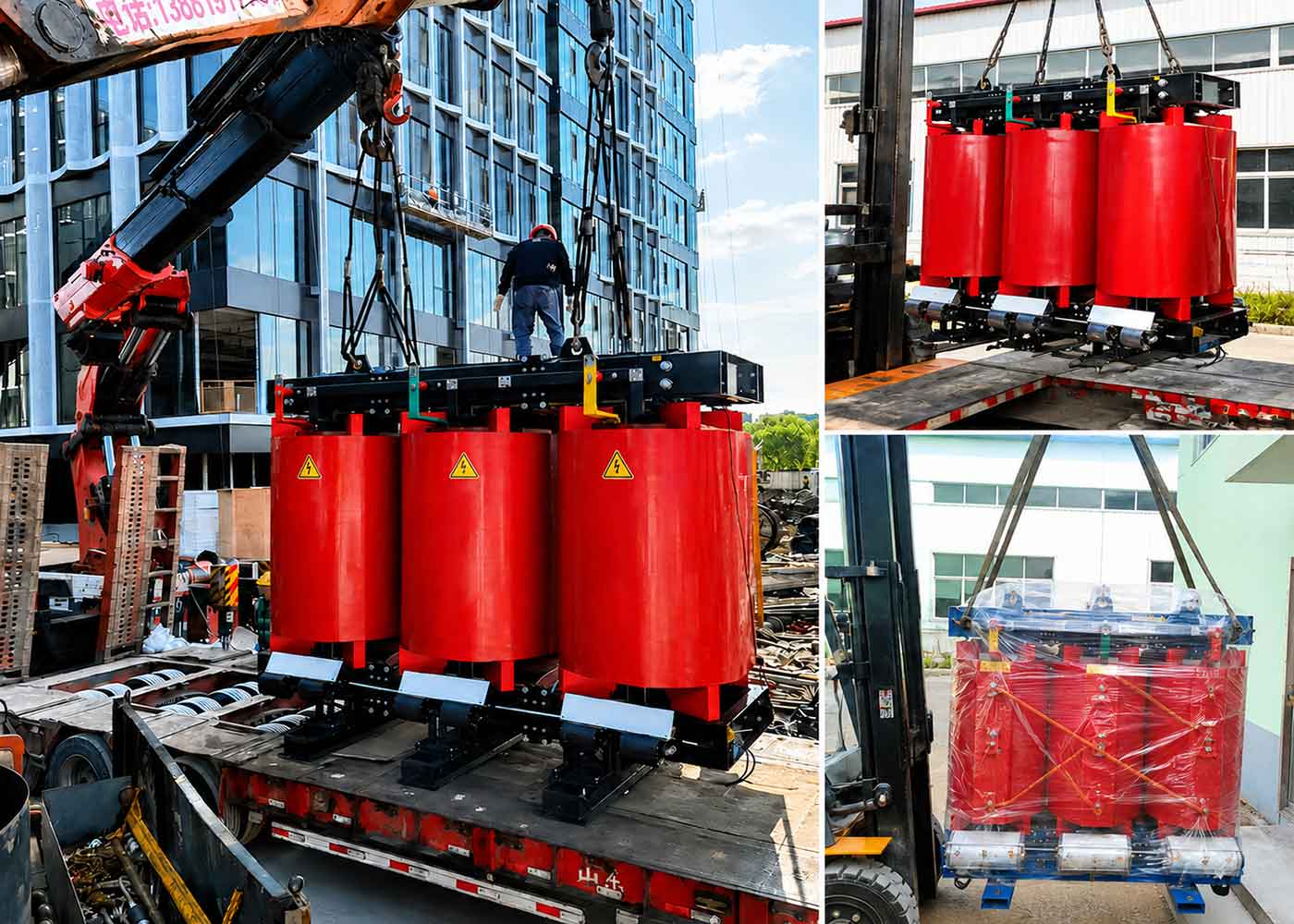

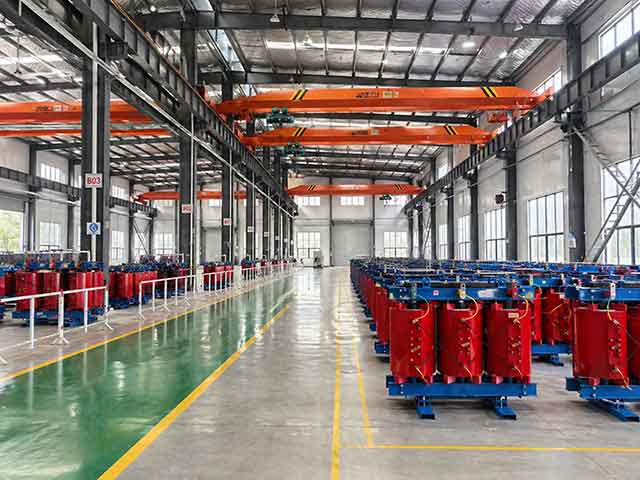

Transformador seco a Malasia
Proyecto de edificio comercial
500 kVA

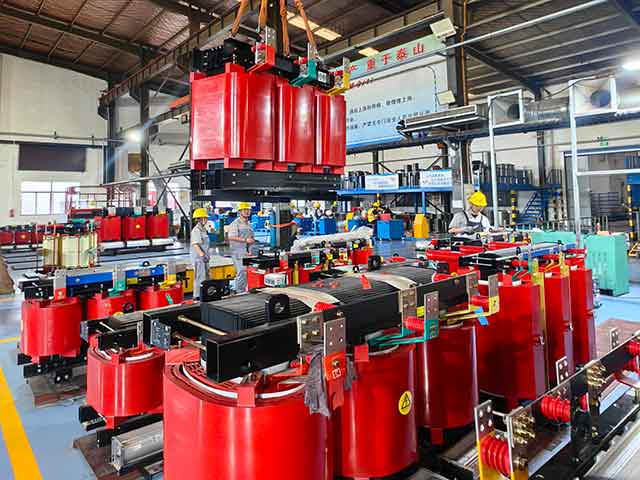

Transformador seco a Croacia
Distribución industrial de energía
600 kVA
UNICORE ELECTRIC
Soluciones para transformadores
Colaboramos con líderes del sector para ofrecer excelencia en soluciones energéticas
Nuestra red global de socios
Experiencias reales de profesionales especializados en transformadores que confían en Unicore
Lo que dicen nuestros clientes
Rendimiento de bajo nivel sonoro, serie SCB-RL
“Instalamos los transformadores secos de núcleo tridimensional enrollado tipo SCB-RL en un proyecto de estación de metro. El nivel de ruido durante la operación es notablemente inferior al de las unidades que habíamos utilizado anteriormente, lo cual era un requisito clave para el proyecto. El diseño del circuito magnético trifásico ofrece un rendimiento constante bajo distintas condiciones de carga. La puesta en servicio fue sencilla y las unidades han estado funcionando sin incidencias”.”
Mijail
Rusia
⭐⭐⭐⭐⭐
Rendimiento preciso a 35 kV, serie SCB
“Especificamos la serie SCB de 35 kV para un proyecto industrial a gran escala de distribución de energía. Las unidades llegaron bien embaladas y en perfectas condiciones. El rendimiento eléctrico coincidió exactamente con las especificaciones nominales durante nuestras pruebas de aceptación. La encapsulación en resina epoxi ha resistido muy bien en nuestro entorno de subestación exterior. Un producto fiable de un proveedor con el que volveríamos a colaborar”.”
Santiago
Chile
⭐⭐⭐⭐⭐
Soluciones de energía de alta seguridad y respetuosas con el medio ambiente para entornos críticos
Aplicaciones del transformador en seco
Edificios públicos y comerciales
Centros comerciales de alta densidad y grandes centros minoristas

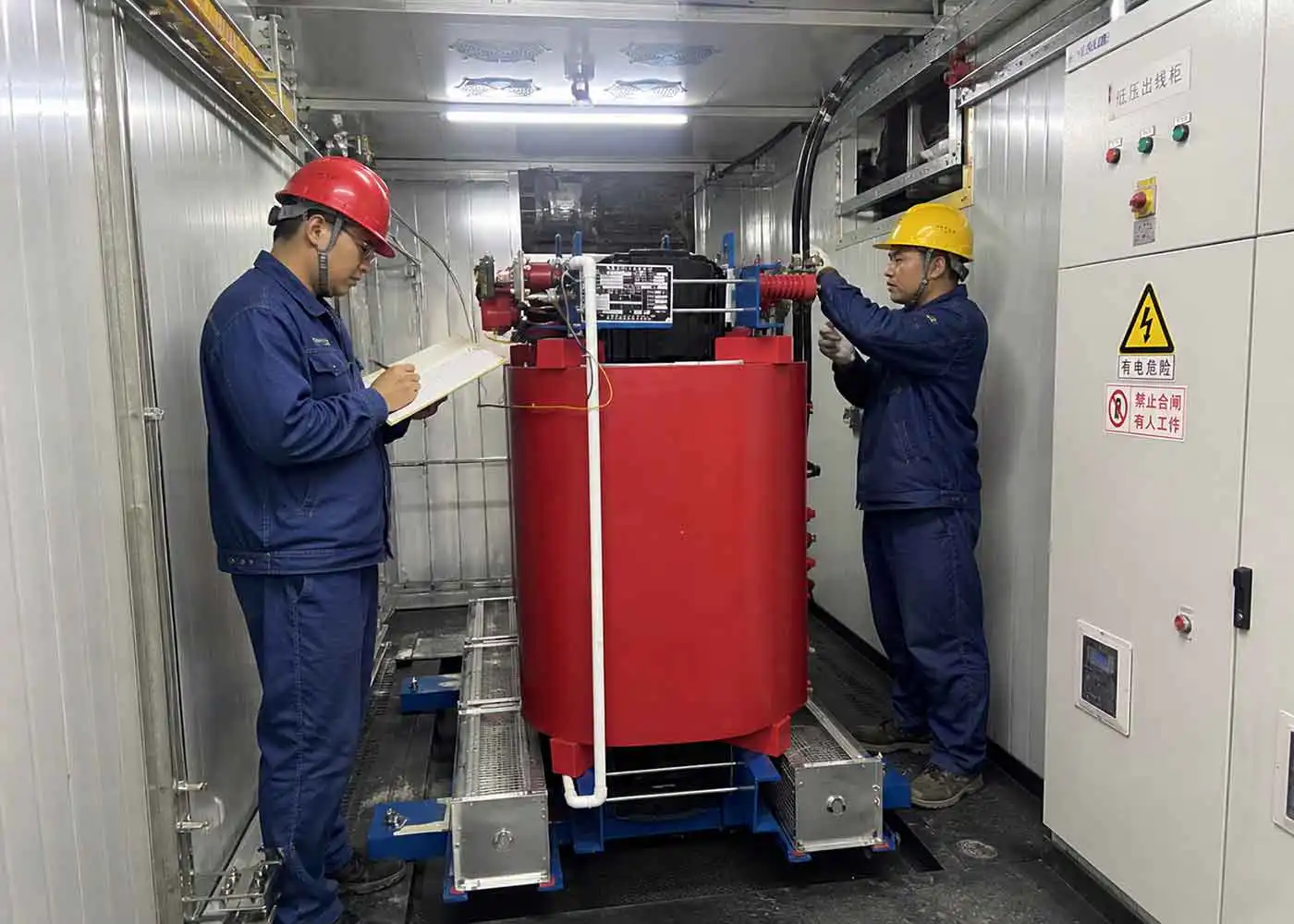

Hospitales modernos e instalaciones complejas de atención médica crítica
Grandes instituciones educativas e instalaciones universitarias en el campus
Operaciones industriales críticas
Instalaciones de fabricación continua de procesos e industrias pesadas de producción
Fabricación justo a tiempo (JIT) y plantas industriales avanzadas de suministro
Líneas de producción altamente automatizadas de ensamblaje y empaque de precisión
Industrias peligrosas y químicas
Refinerías de petróleo y plantas integradas de procesamiento químico petroquímico
Plataformas marítimas de perforación de petróleo y embarcaciones de transporte marítimo
Instalaciones de procesamiento de gas natural peligroso y distribución mediante tuberías
Zonas ambientalmente sensibles
Fuentes municipales protegidas de agua y sistemas ecológicos vitales
Reservas forestales naturales y entornos húmedos protegidos para la vida silvestre
Parques de energías renovables verdes sostenibles y zonas ambientalmente restringidas
Espacios subterráneos y confinados
Sistemas ferroviarios urbanos subterráneos y modernos sistemas de tránsito metropolitano
Sótanos confinados de edificios y subestaciones interiores de distribución de energía
Operaciones mineras subterráneas profundas y túneles de extracción de recursos

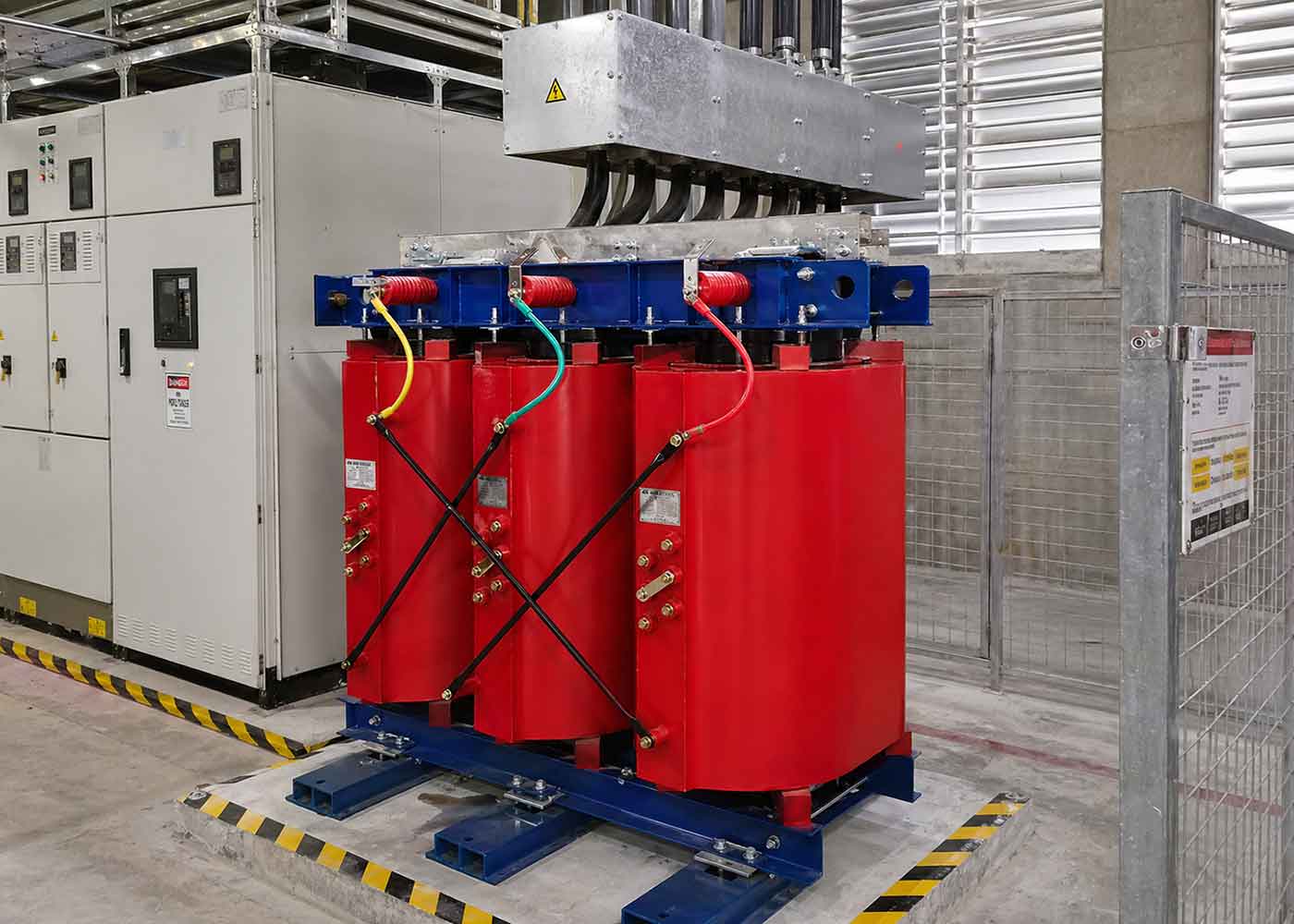

Centros de datos e infraestructura tecnológica
Granjas de servidores de alto nivel y centros masivos de procesamiento de datos
Redes de telecomunicaciones críticas e instalaciones centrales de comunicación y radiodifusión
Laboratorios de investigación tecnológica avanzada y pruebas científicas especializadas
Evaluación de los requisitos de seguridad, infraestructura y operativos
Transformadores en seco frente a transformadores con líquido aislante
Los transformadores en seco utilizan aislamiento sólido y refrigeración por aire, mientras que los transformadores con líquido aislante dependen de fluidos dieléctricos (aceite mineral, ésteres o silicona) para el aislamiento y la disipación térmica. Comparar estas tecnologías es fundamental para la planificación del proyecto, ya que su elección determina directamente la seguridad de la instalación, el diseño de la infraestructura civil y los requisitos de mantenimiento a largo plazo.
Comparaciones fundamentales
| Transformadores en seco | Transformadores con líquido aislante | |
| Costo inicial del equipo | Mayor | Menor |
| Instalación y obras civiles | No requiere contención de líquidos. Puede instalarse directamente en el centro de carga | Requiere cámaras ignífugas costosas y balsas obligatorias para contener derrames de líquido |
| Gastos de mantenimiento | Prácticamente libres de mantenimiento. Solo se necesitan inspecciones visuales periódicas y limpieza de polvo | Costos continuos por muestreo periódico del líquido, análisis de gases disueltos (DGA) y filtración |
| Cumplimiento normativo y seguros | Materiales autorretratables reducen los riesgos de incendio y las primas de seguro | Los líquidos inflamables o susceptibles de derramarse exigen permisos estrictos y tasas de seguro más altas |
| Costo total del ciclo de vida | Altamente económico para instalaciones interiores, comerciales y proyectos públicos críticos | Se vuelve costoso en interiores debido a la infraestructura de seguridad y ambiental obligatoria |
¿Cuándo es la opción financiera inteligente optar por un transformador en seco?
Elegir un transformador de tipo seco es una inversión estratégica para eliminar responsabilidades a largo plazo. Es la opción absolutamente correcta cuando:
Está instalando en interiores o en edificios de gran altura, donde construir cámaras ignífugas y balsas para contener derrames de líquido resulta financieramente o estructuralmente inviable.
Su instalación no cuenta con un equipo especializado de mantenimiento eléctrico capacitado para realizar pruebas químicas periódicas del líquido.
Opera en zonas ambientalmente restringidas, donde un solo derrame de líquido podría ocasionar multas regulatorias masivas y elevados costos de limpieza.
Desea una solución energética “instalar y olvidar”, que garantice seguridad y costos operativos predecibles a largo plazo.
Nota: Fabricamos tanto transformadores sumergidos en aceite como transformadores de tipo seco. ¿No está seguro de cuál se adapta mejor a su proyecto? Póngase en contacto con nuestro equipo en cualquier momento para recibir asesoramiento experto sobre la selección.
Tecnologías fundamentales de aislamiento y opciones de carcasa
Configuraciones disponibles y opciones tecnológicas
Para satisfacer diversas demandas operativas y entornos de ubicación, nuestra cartera de transformadores en seco se basa en dos tecnologías principales de aislamiento: encapsulados en resina fundida (serie SCB) y ventilados con impregnación al vacío y presión (VPI, serie SGB), complementadas con diseños especializados para aplicaciones específicas y clasificaciones flexibles de protección de la carcasa.
Tecnologías fundamentales de transformadores
Encapsulados en resina fundida / epoxi (serie SCB)
Características técnicas: Aislamiento de resina epoxi fundida al vacío, 100% resistente a la humedad y al polvo, autorresistente con riesgo cero de incendio. (Opciones avanzadas disponibles: serie SCBH con núcleo de aleación amorfa para una reducción del 60-70% en las pérdidas en vacío, y serie SCB-RL con núcleo enrollado triangular en 3D para un ruido ultra bajo).
Beneficios clave: Elimina los riesgos de incendio en interiores y resiste alta humedad, salpicaduras de sal y corrosión química.
Aplicaciones ideales: Edificios comerciales de gran altura, hospitales modernos, centros de datos y plantas costeras o químicas.
Tipo ventilado con impregnación al vacío y presión (VPI) (serie SGB)
Características técnicas: Impregnación al vacío a presión (VPI) con aislamiento clase H (hasta 220 °C) y disipación térmica superior mediante refrigeración natural por aire.
Beneficios clave: Ofrece alta tolerancia a sobrecargas y confiabilidad energética a largo plazo, optimizando su presupuesto inicial de equipos.
Aplicaciones ideales: Fábricas de manufactura estándar, salas comerciales de distribución y subestaciones interiores.
Aplicaciones especializadas y personalizadas
Características técnicas: Protección personalizada contra armónicos con factor K, blindaje electrostático, refrigeración automática por ventilador y control inteligente de temperatura mediante señal.
Beneficios clave: Protege equipos informáticos sensibles contra la distorsión armónica y se adapta perfectamente a condiciones extremas en minería o redes solares.
Aplicaciones ideales: Unidades de distribución de energía (PDU) para centros de datos, conexiones a red solar/eólica y operaciones mineras.
Opciones de protección de la carcasa
IP00 (Unidad desnuda): Diseño compacto sin carcasa para integración directa en los tableros de conmutación existentes del cliente o en los armarios de unidades de distribución de energía (PDU).
IP20 / IP23 (Carcasa ventilada para interiores): Carcasa protectora estándar para interiores que protege contra objetos sólidos (>12,5 mm) y goteos accidentales de agua.
IP54 / IP65 / NEMA 3R (Carcasa resistente a las intemperies para exteriores): Carcasa robusta completamente sellada diseñada para resistir lluvia intensa, arena arrastrada por el viento y condiciones climáticas extremas al aire libre.
Diseños eléctricos y mecánicos personalizados para aplicaciones no estándar
Transformadores secos personalizados y soluciones de ingeniería
Cuando los transformadores estándar de catálogo no cumplen con las restricciones de su emplazamiento, nuestro Centro de Ingeniería Personalizada ofrece soluciones modificadas bajo pedido. Desde huellas físicas restringidas hasta entornos peligrosos y agresivos, nuestro equipo de ingenieros modifica y personaliza transformadores para resolver sus desafíos de aplicación más exigentes.
Ingeniería mecánica y espacial
Dimensiones personalizadas: Plantillas personalizadas y diseños compactos de recintos para adaptarse a huecos de ascensor estrechos, sótanos reformados o espacios restringidos.
Materiales robustos: Carcasas premium de acero inoxidable 304 o 316, pintura anticorrosiva marina de grado C5-M duradera y coincidencia personalizada de colores.
Carcasas especializadas: Diseños NEMA 4X, NEMA 12 (totalmente cerradas y sin ventilación) y Clase I, División 2 para entornos peligrosos/explosivos.
Seguridad y diagnóstico avanzados
Ventanas de inspección infrarroja (IR): Puertos de inspección IR instalados en fábrica que permiten diagnósticos térmicos seguros con cámaras infrarrojas sin necesidad de abrir las puertas de alto voltaje energizadas.
Reducción del riesgo de arco eléctrico: Interruptores automáticos de circuito secundario integrados y puertas abatibles con bloqueo interbloqueado para minimizar los riesgos de arco eléctrico durante el mantenimiento.
Garantía completa de conformidad: Ingeniería personalizada certificada para cumplir con normas específicas de IEEE, IEC, UL, NEMA y normas regionales de seguridad.
Eléctrico y Ambiental
Ingeniería de ultra-bajo nivel de ruido: Diseños de bajo nivel sonoro (–5 dB a –10 dB por debajo de los estándares NEMA/IEC) para entornos residenciales, hospitalarios u oficinas silenciosas.
Compensación para altitudes elevadas: Aislamiento térmico y dieléctrico personalizado para operación a gran altitud (>2 000 m / 4 000 m).
Ajuste eléctrico personalizado: Coincidencia especial de impedancia, tomas de voltaje primario/secundario personalizadas y mitigación de armónicos de alto factor K.
Instalación Rápida y Subestación
Conectores plug-and-play: Conductores preterminados en fábrica y enchufes de conexión rápida que reducen significativamente el tiempo de instalación en obra.
Subestaciones unitarias integradas: Paquete integrado que combina interruptores automáticos primarios/secundarios directamente con el transformador seco.
Supervisión inteligente IoT: Placas de características personalizadas, controladores inteligentes de temperatura IoT Modbus y interfaces de diagnóstico remoto en la nube.
¿Por qué elegir Unicore?
Su socio de confianza en soluciones energéticas
Con más de 30 años de experiencia en fabricación, producimos transformadores secos fundidos en resina epoxi en cuatro series especializadas —que abarcan tensiones de 6 a 38,5 kV y potencias de 30 a 2.500 kVA—. Cada unidad se fabrica conforme a la norma IEC 60076-11 y es confiada por clientes en más de 80 países de todo el mundo.
Diseño personalizado disponible
Tensión, potencia, grado de protección de la carcasa y clase de aislamiento son totalmente configurables para satisfacer los requisitos específicos de su proyecto.
Entrega fiable y soporte técnico
Los pedidos se cumplen dentro de los plazos acordados, con soporte técnico completo disponible durante la instalación y puesta en servicio.
